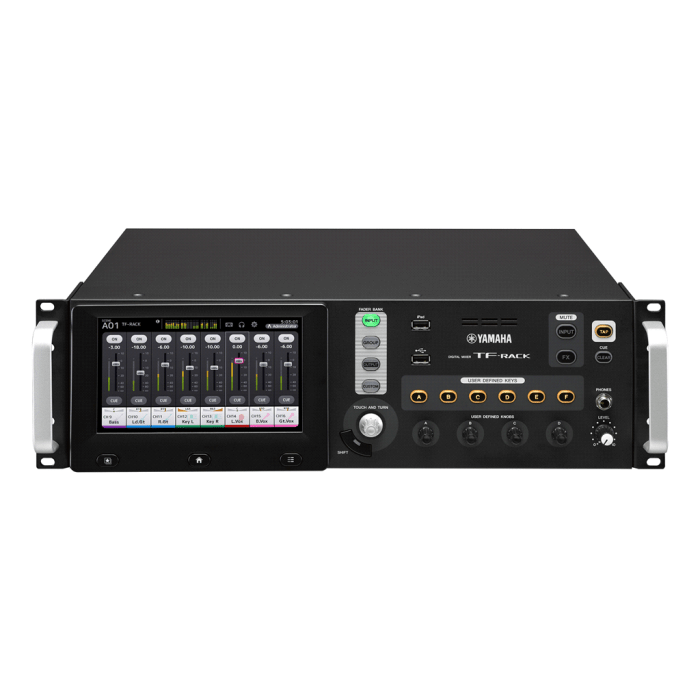

Yamaha TF-Rack

Scènegeheugen dat mixinstellingen opslaat om ze onmiddellijk op te roepen

Het scènegeheugen heeft banken A en B, die elk tot 100 scènes kunnen bevatten. Dat zijn in totaal 200 scènes die je kunt instellen en direct kunt oproepen wanneer dat nodig is. Een aantal scènes zijn voorgeprogrammeerd om gebruikers een voorsprong te geven: scènes met de 1-knops COMP- en 1-knops EQ-regelaars ingeschakeld voor de eenvoudigste bediening, en scènes met de 1-knops functies uitgeschakeld voor ervaren technici die een vaste procedure willen volgen. De banken zijn ideaal voor het organiseren van verschillende soorten scènes: één voor scènes ingedeeld volgens muziektype en de andere volgens evenementtype, bijvoorbeeld.

1-knops COMP™ & 1-knops EQ™: Eén knop om het ideale geluid in te stellen

Een ervaren geluidstechnicus kan veel doen met een compressor: een gitaar tot leven brengen, bas extra pit geven, een snare strakker maken en zang duidelijk laten klinken in de mix. De COMP met één knop kan dit allemaal snel en eenvoudig, zonder dat je met meerdere parameters hoeft te jongleren om het gewenste effect te bereiken. De COMP met 1 knop werd oorspronkelijk geïntroduceerd in analoge Yamaha-mixers en werd al snel een populaire en gewaardeerde functie. Het is nu verder verfijnd in een digitale versie die nieuw installatiegemak en efficiëntie toevoegt aan de TF consoles.

Hetzelfde concept is toegepast in een nieuwe 1-knops EQ-functie die zorgt voor een aanzienlijk verbeterde snelheid en soepele werking. 1-knops EQ is zorgvuldig verfijnd door Yamaha R&D-medewerkers in samenwerking met vooraanstaande geluidstechnici, om ervoor te zorgen dat u met minimale inspanning en in de kortst mogelijke tijd uitstekende resultaten kunt behalen. Een Vocal Mode maakt het gemakkelijker dan ooit om een helder, goed gedefinieerd vocaal geluid te bereiken, terwijl een Intensity Mode 1-knops "intensiteit"-controle biedt over EQ-curves die je uit de presets selecteert of zelf maakt.

QuickPro Presets™ bieden directe toegang tot professionele geluidsinstellingen

Het Yamaha R&D-team heeft een selectie geoptimaliseerde QuickPro Presets™ ontwikkeld voor een grote verscheidenheid aan microfoons en uitvoerapparatuur door samen te werken met gerespecteerde technici en grote microfoonfabrikanten zoals Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears en Westone Laboratories. Met deze praktische presets kan zelfs de beginnende technicus heel dicht bij het ideale geluid komen, terwijl ervaren technici de aanzienlijke tijdsbesparing zullen waarderen. Voor de ingangskanalen hebben we meer dan 200 presets gemaakt, van zang tot drumsets. Alle presets zijn nauwkeurig afgestemd met behulp van een breed scala aan echte microfoons en instrumenten. Voor de uitgangskanalen hebben we presets ontwikkeld voor verschillende luidsprekersystemen en in-ear monitors met verschillende variaties voor verschillende omgevingen en kamergroottes. Deze kunnen allemaal worden gebruikt als er weinig tijd is, maar ze zijn ook geweldige uitgangspunten voor handmatige fijnafstelling. Setups die zijn gemaakt op basis van de presets of vanuit het niets kunnen ook worden opgeslagen als extra presets. De 1-knops EQ en 1-knops COMP kunnen worden gebruikt met QuickPro Presets™ voor een supergestroomlijnde manier om je geluid te tweaken. Naast de onboard presets zullen nieuwe QuickPro Presets™ worden toegevoegd aan de Yamaha Pro Audio website, dus zorg ervoor dat je op de hoogte blijft van updates.

8 krachtige processing/effectunits en meer...

Naast de kanaalprocessors beschikken de TF consoles over acht krachtige processing/effectunits. Alle units zijn uitgerust met hetzelfde type SPX-processors die een standaard zijn geworden in opname- en livetoepassingen, en bieden 19 programma's variërend van reverb en delay, via modulatie-effecten zoals flanger en chorus, tot multibandcompressie.

Met twee units van de globale FX opent de EDIT toets op het paneel het effect parameterdisplay waar gedetailleerde parameters direct kunnen worden aangepast. De overige zes Ins FX zijn beschikbaar in de AUX 9/10~19/20 masterkanalen voor extra signaalregeling, zoals het beheren van niveaus voor in-ear monitoring, of het regelen van output delay voor op afstand geplaatste luidsprekers met behulp van een delay. Als er meer dan twee Global FX units nodig zijn, kunnen deze Ins-effecten worden gebruikt als extra SEND/ RETURN-effecten door ze toe te wijzen aan de hoofdstereobus.

De AUX 1~8 bussen en hoofduitgangskanalen hebben dezelfde 4-bands parametrische EQ als de ingangskanalen, plus 31-bands Flex12 GEQ. Beide soorten EQ zijn van onschatbare waarde voor het optimaliseren van de luidsprekerrespons en het elimineren van feedback. Deze GEQ kunnen ook worden toegewezen aan de fysieke faders voor meer gedetailleerde fijnafstelling.

Toepassingen die naadloos samenwerken met de console

Afzonderlijke softwaretoepassingen die draadloos mixen, persoonlijk monitoren mixen of offline setup van digitale live mengpanelen mogelijk maken, zijn vrij gebruikelijk geworden.

De TF-serie gaat een stap verder met drie speciale apps: TF Editor, TF StageMix en MonitorMix. Deze apps hebben gebruikersinterfaces die de console naadloos uitbreiden op elk apparaat.

TF Editor vergemakkelijkt offline bewerken plus showtimecontrole

De TF Editor-applicatie voor Windows- en Mac-computers biedt een complete interface voor offline bewerken en instellen van TF-consoles, met mogelijkheden voor scène- en presetbeheer plus handige toetsenbordinvoer van kanaalnamen.

Naast de mogelijkheid om de console offline in te stellen op elke geschikte locatie en tijd, kan de TF Editor online worden gebruikt op hetzelfde moment als de TF StageMix en MonitorMix applicaties. Een Windows 8 PC met een multi-touch scherm kan dezelfde bewegingen gebruiken als op de console zelf. En als je Wi-Fi gebruikt, kan een pc fungeren als een handig apparaat om op afstand te mixen. Er kunnen maximaal drie apparaten met TF Editor of StageMix tegelijk worden aangesloten.

TF StageMix™ voor draadloos mixen

TF StageMix is een iPad-toepassing die draadloze bediening van consoles uit de TF-serie mogelijk maakt, zodat je op afstand kunt mixen vanaf de zitplaatsen in het publiek, voor de vloermonitors of een andere luisterpositie. Het kan ook gebruikt worden bij de console als een uitbreiding van de console's eigen interface. De TF StageMix interface is ontworpen voor een vergelijkbare werking en stroom als de console display, waardoor het gemakkelijker dan ooit is om de mix te verfijnen vanaf elke locatie.

Persoonlijke monitoring met MonitorMix

De MonitorMix-toepassing voor de TF Series maakt individuele draadloze AUX-mixing mogelijk vanaf maximaal 10 iPhone-, iPad- of iPod touch-apparaten tegelijk. Elke performer heeft een handige controle over de AUX-bussen die aan hem zijn toegewezen, zonder ingewikkelde instellingen of parameters. Ze kunnen ook persoonlijke groepsinstellingen maken voor nog eenvoudigere aanpassingen: alle niveaus op slechts één fader, bijvoorbeeld. Aangezien maximaal drie apparaten met TF Editor of StageMix en maximaal 10 apparaten met MonitorMix tegelijkertijd kunnen worden aangesloten, kunnen zelfs grote bands de persoonlijke controle krijgen die ze nodig hebben, waardoor de geluidstechnicus minder wordt belast.

Touchbediening voor intieme controle

De TF gebruikersinterface is verfijnd voor de soepelst mogelijke bediening via het aanraakpaneel en biedt een soepele workflow die in elke mengsituatie een voordeel kan zijn. De inhoud van het display is speciaal ontworpen voor gemakkelijke, directe toegankelijkheid, met een lay-out die het meest natuurlijke, efficiënte mixen bevordert. De bediening van het aanraakpaneel is net zo eenvoudig als het vormgeven van het geluid met je vingertoppen.

Touch & Turn knop biedt extra precisie

Als je extra precisie nodig hebt voor een fijne EQ of een andere aanpassing, is de fysieke Touch & Turn-knop altijd beschikbaar naast het aanraakpaneel. Er zijn ook vier door de gebruiker gedefinieerde knoppen onder het paneel die kunnen worden toegewezen aan de compressor threshold, EQ gain of andere parameters die je snel en direct wilt kunnen gebruiken tijdens het mixen. De knoppen hebben altijd invloed op het momenteel geselecteerde kanaal

• Specificatielijst TF-RACK:

• Mengcapaciteit:

• Aantal invoerkanalen: 40 (32 mono + 2 stereo + 2 return)

• Aux Buses: 20 (8 mono + 6 stereo)

• Stereo Buses: 1

• Sub Buses: 1

• Functies invoerkanalen:

• 8 DCA Groepen

  I/O:

• Invoer: 16 mic/line (XLR/TRS combo) + 1 stereo line (RCA pin)

• Uitvoer: 16 (8 XLR + 8 TRS phone)

• Uitbreidingssleuven:

• 1 (voor NY64-D)

  On-board processoren:

• DSP: 8 Effecten + 10 GEQ

• Algemene specificaties:

• Samplefrequentie: Intern: 48 kHz

• Signaalvertraging: Minder dan 2.6 ms, INPUT naar OMNI OUT, Fs=48 kHz

• Fader: Resolutie = 10-bit, +10 dB tot –138 dB, –∞ dB voor alle faders

• Totale harmonische vervorming: Minder dan 0.05% 20 Hz–20 kHz @+4 dBu in 600 Ω, INPUT naar OMNI OUT, Input Gain=Min.

• Frequentierespons: +0.5, –1.5 dB 20 Hz–20 kHz, referentie naar +4 dBu output @1kHz, INPUT naar OMNI OUT

• Dynamisch bereik: 110 dB typ., DA Converter, 108 dB typ., INPUT naar OMNI OUT, Input Gain=Min.

• Hum & ruisniveau: Equivalent ingangsgeluid: –128 dBu typ., Input Gain=Max. (Gemeten met een A-Weight filter)

• Residu-uitgangsruis: –85 dBu, ST master uit (Gemeten met een A-Weight filter)

• Crosstalk: –100 dB (Gemeten met een –30 dB/octaaf filter @22 kHz), aangrenzende INPUT/OMNI OUT-kanalen, Input Gain=Min.

  Vermogensvereisten:

• 100–240 V 50/60 Hz

• Stroomverbruik:

• 85 W

  Afmetingen:

• Breedte: 480 mm (18-7/8 in)

• Hoogte: 132 mm (5-1/4 in)

• Diepte: 409 mm (16-1/8 in)

  Gewicht:

• 9.2 kg (20.3lb)

  Accessoires:

• Snelstartgids

• Netsnoer NUENDO LIVE (DAW-software)

• Rubberen stoppers (4)

  Opties:

• Audio Interface Kaart (NY-64D)

• Voetschakelaar (FC5)

  Overige:

• Bedrijfstemperatuurbereik: 0–40 °C

• Opslagtemperatuurbereik: -20–60 °C
